Dispositif de protection paravalanches : système anti-reptation par rondins
Qu’est ce qui rend la solution Snokip® unique ?
Avec Snokip®
Sans Snokip®
Le SnoKip® est un dispositif de fixation des systèmes anti-reptation par rondins, permettant de réduire le nombre d’ancrages via un montage en série, de faciliter et sécuriser l’installation et la maintenance des ouvrages, et d’améliorer la liaison ancrage / rondin.
Traditionnellement la fixation des systèmes anti-reptation par rondins est assurée par des ancrages forés dans le terrain et un élingage simple. Les retours d’expériences montrent que cette méthode de fixation présente divers inconvénients :
- La manipulation d’élingues sous rondins héliportés est source de risques pour le personnel ;
- La nécessité de réaliser un grand nombre d’ancrages (2 par rondins) entraîne des délais de réalisation et des coûts importants ;
- L’apparition de divers désordres dans le temps (flexion des ancrages dans le terrain, cisaillement des rondins…) menace l’intégrité des ouvrages.
En se fixant facilement sur un ancrage rigide ou souple, le SnoKip® permet de :
- Minimiser les manipulations dangereuses lors des héliportages,
- Réaliser des montages en série,
- Limiter le nombre d’ancrages, et ainsi les coûts et délais de réalisation,
- Limiter la flexion des barres rigides et le cisaillement des rondins,
- D’augmenter la pérennité de l’installation.
Eléments caractéristiques d’un montage Snokip®

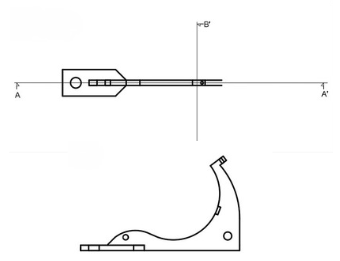

Snokip® Droit
Snokip® T
Acier S355
Poids : 15kg
Longueur : 70 cm
Hauteur : 30 cm
Largeur : 10 cm
Largeur T : 30 cm

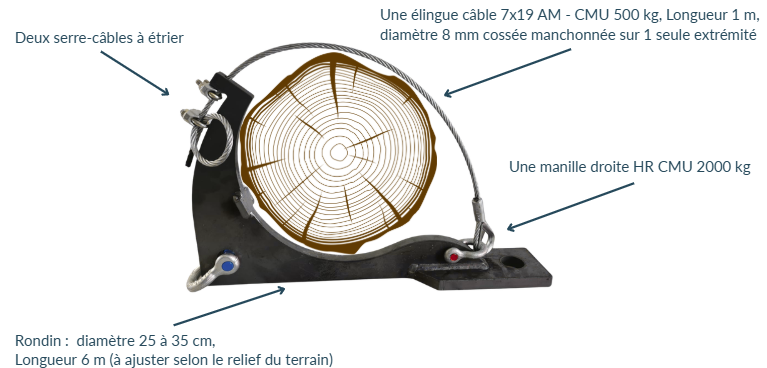

Pack de fermeture nécessaire au maintien du rondin
Pack de liaison entre les Snokip®
Une élingue câble 7x19 AM - CMU 2000 kg,
longueur 4 m, diamètre 14 mm,
cossée manchonnée sur 2 extrémités
OU (selon le type de montage)
Une élingue câble 7x19 AM - CMU 1500 kg,
longueur 4 m, diamètre 12 mm,
cossée manchonnée sur 2 extrémités
Deux manilles lyre HR CMU
3250 kg aux extrémités des
élingues de liaison
Les différents types de montagnes Snokip®
Montage Simple : 1 rondin et 2 Snokip® Droits
Montage Double : 2 rondins, 2 Snokip® Droits, 2 Snokip® T
Montage Triple : 3 rondins, 2 Snokip® Droits, 4 Snokip® T
Quelques consignes complémentaires :
- Les Snokip® ne doivent pas être héliportés avec les rondins.

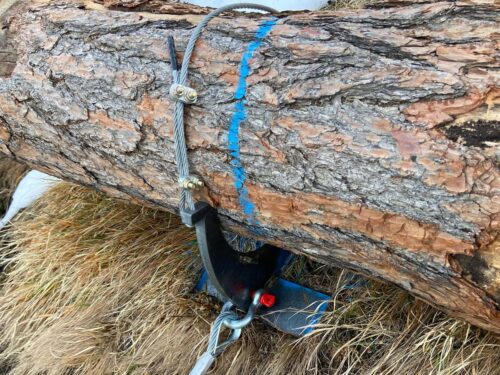

- Le rondin doit être plaqué dans l’équerre du Snokip®.
- Le rondin ne doit pas être supporté par l’élingue de fermeture.
- Les rondins doivent être raccourcis s’ils ne sont pas plaqués au sol.
Références
Secteur des Tierces - Les Contamines-Montjoie (74) : 320 Snokip®
Secteur Rochassons - Châtel (74) : 110 Snokip®
