Solution de soutènement modulaire métallique autostable
Qu’est ce qui rend la solution Angulo unique ?
L’adaptabilité aux terrains
La conception des différents modules permet leur assemblage et leur empilement pour assurer l’adaptation à la géométrie du terrain souvent exigeante de montagne. Cette flexibilité garantit une installation facilitée, même dans des conditions difficiles.
Légèreté
L’Angulo® est une structure dont le ratio poids (250 à 380kg) /surface confortée (H : 1.50m, L : 2.50m, P : 1m) est largement optimisé. Il est préférable dans des contextes géotechniques difficiles d’avoir des ouvrages de soutènement légers afin de ne pas déstabiliser et/ou poinçonner le terrain. Grâce à sa maniabilité, les modules Angulo® peuvent être héliportés, assemblés et remblayés directement sur la zone de chantier. ce système se distingue par une technique de pose pratique et efficace.
La technologie d’assemblage

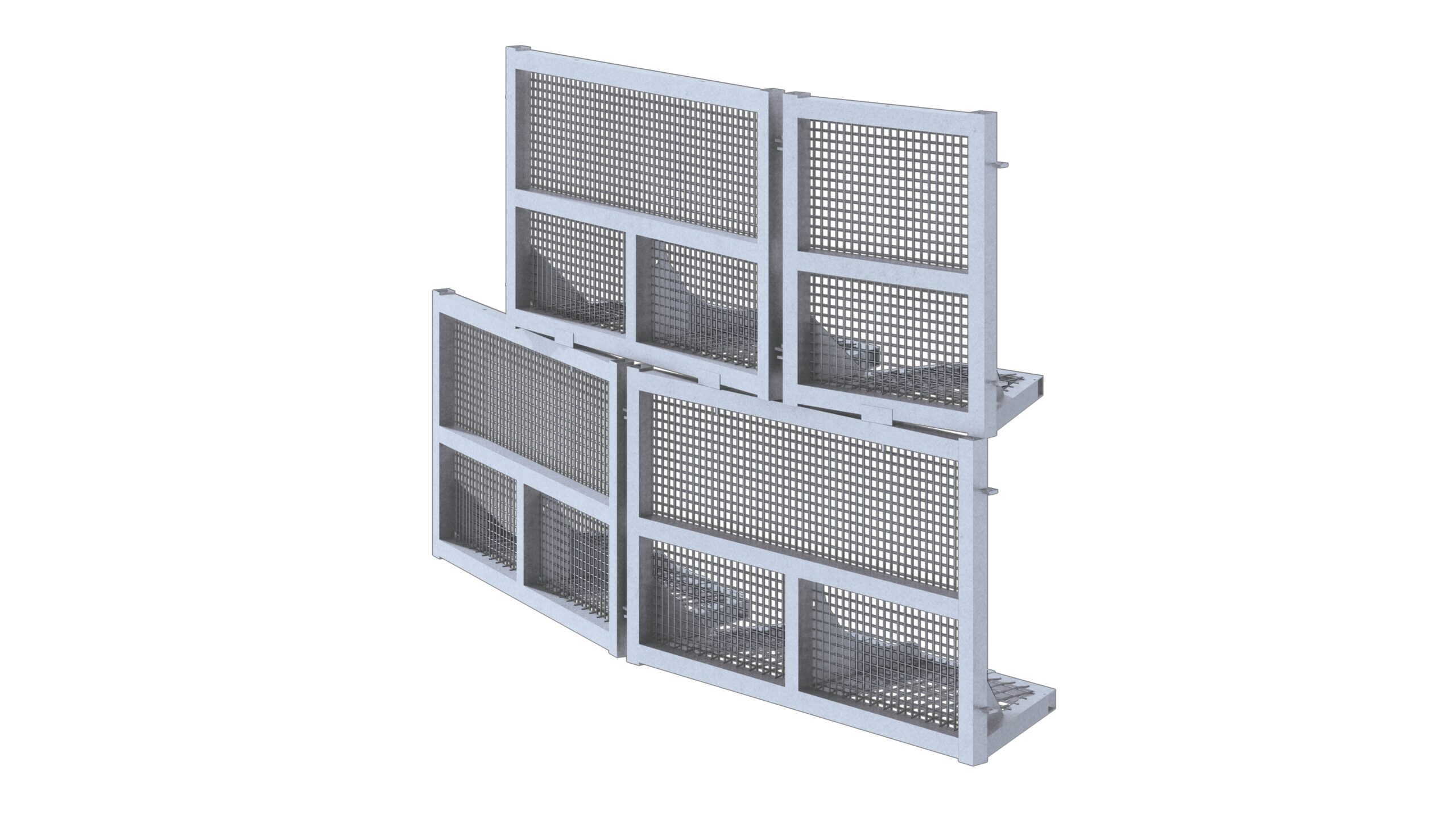

L’Angulo®, avec une surface de parement unitaire importante (proche de 4m²) et ses assemblages de modules, permet de concevoir des ouvrages de soutènement complexes.
Ceux-ci peuvent être réalisés par empilement vertical et/ou en rangs décalés. Grâce aux axes de liaison entre les modules, le mur de soutènement reste mouvant. La fluidité de l’assemblage facilite la construction d’ouvrages plus grands et/ou plus rapides à réaliser.
Ainsi, le système Angulo® contribue à simplifier les opérations de soutènement.
Economique
Les ouvrages réalisés avec le système Angulo® ne nécessitent ni travaux spéciaux ni drainage particulier. La manutention et la pose sont simplifiées, pouvant être effectuées à l'aide de moyens traditionnels. En somme, la solution Angulo® constitue un gain de temps significatif.
Drainage
Par sa structure, l’Angulo® est naturellement drainant supprimant ainsi les poussées hydrostatiques à l’arrière du parement.

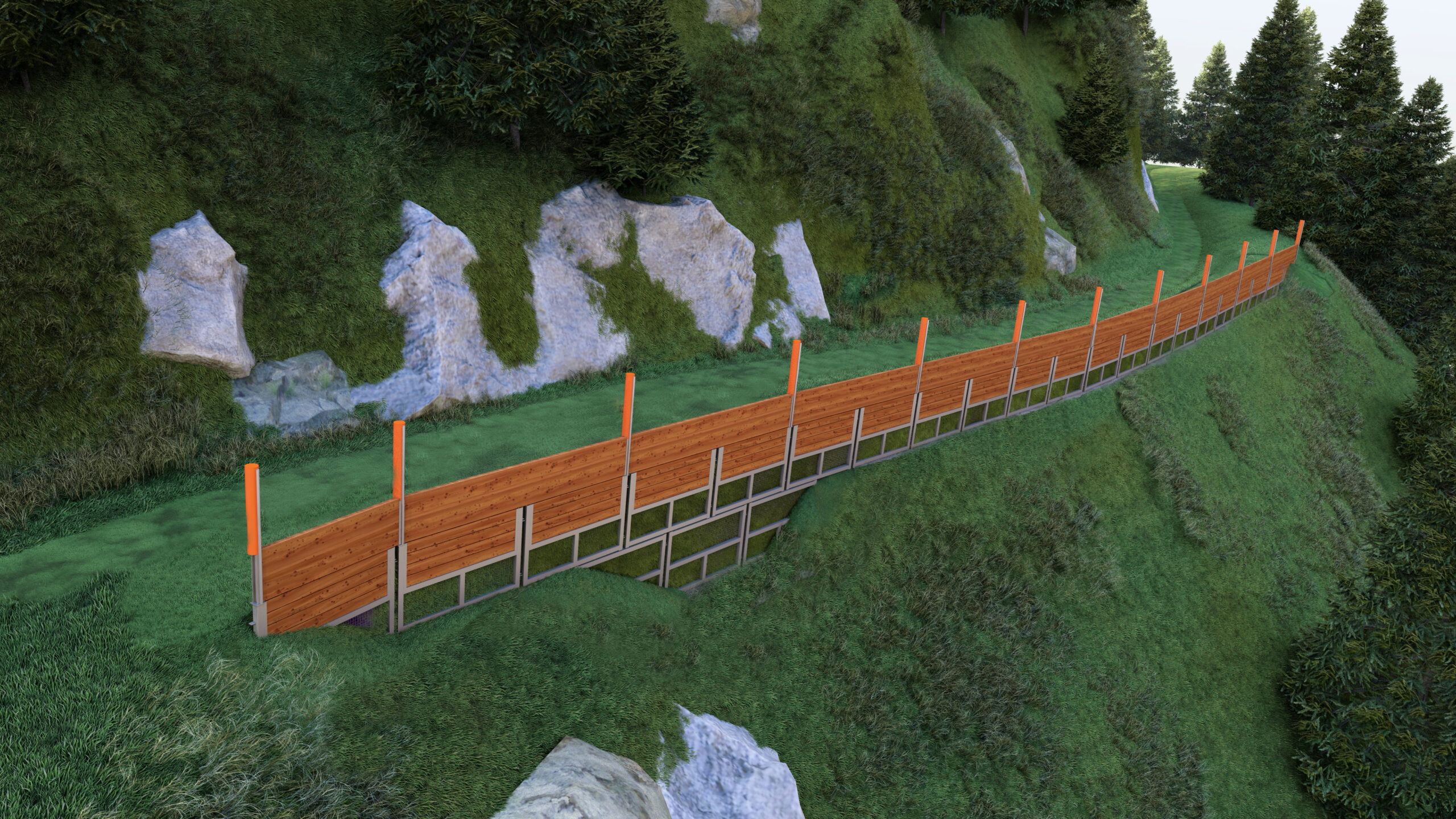

L’Angulo, une solution pour :
- Limiter les volumes de remblais d’ un élargissement de piste
- Rétablir un accès suite à un glissement de terrain
- Réaliser un soutènement en aval d’un pylône de remontée mécanique pour assurer une cote hors gel
- Créer un remblai à parement raidi
- ...
Facilitez la construction de vos murs de soutènement grâce à l'Angulo®

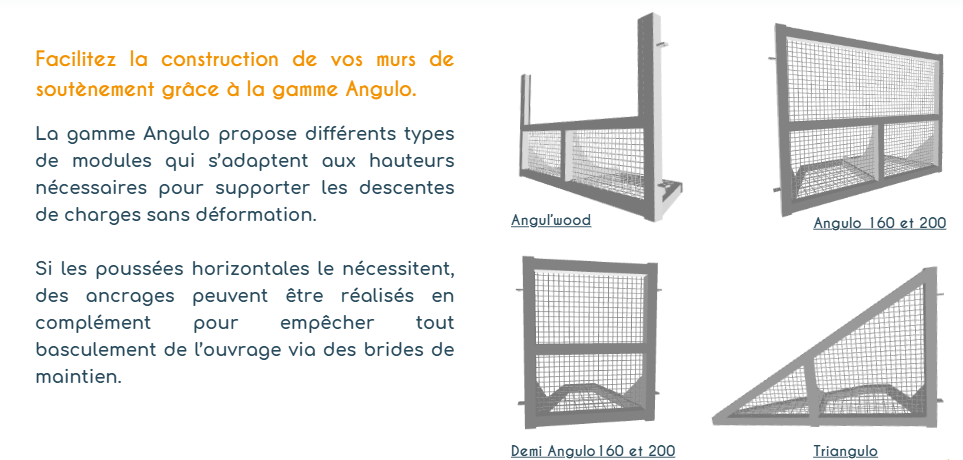

En fonction des hauteurs nécessaires, 4 types de modules existent (modules et demi-modules, standards et renforcés) pour supporter les descentes de charges sans déformation. Si les poussées horizontales le nécessitent, des ancrages peuvent être réalisés en complément pour empêcher tout basculement de l’ouvrage via des brides de maintien.
Levage des modules
Remblaiement et compactage du 1er rang
Implantation des modules des rangs supérieurs (configuration décalée)
Vous avez un projet ?
N’hésitez pas à nous consulter,
nous nous ferons un plaisir de l’étudier.
04 58 00 81 03
“Le concept de soutènement modulaire en montagne n’est pas nouveau, mais je souhaitais proposer une solution qui ne faisait pas appel obligatoirement aux Travaux Spéciaux”
Ivan BRUNET
Directeur Général
